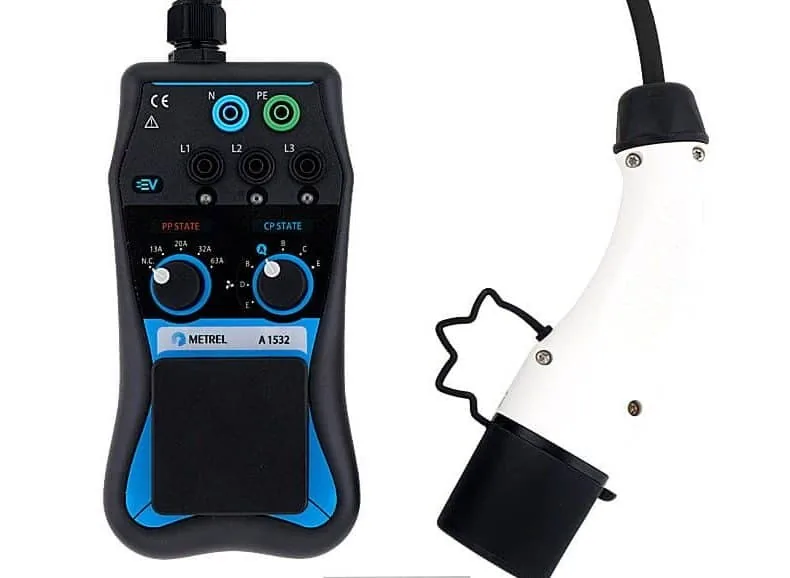

Metrel A 1532 EVSE teszt adapter

Töltőállomások elektromos és funkcionális vizsgálata egyetlen adapterrel

A Metrel A 1532 EVSE teszt adapter a töltőberendezések elektromos biztonsági és működési ellenőrzéséhez készült, a támogatott Metrel telepítési teszterekkel együtt használható. A Type 2 csatlakozós, Mode 3 (3-as töltési módú) töltőállomásokhoz illeszkedik. Az újabb többfunkciós műszerekbe gyárilag beépített AutoSequence® programokkal a teljes állomás állapotonként, egyetlen gombnyomással bevizsgálható.

• Type 2 csatlakozás

  A Type 2 csatlakozóval közvetlenül a töltőhöz kapcsolódik; az 1 fázisú teszterhez aljzatkimenet (L1, N, PE), a 3 fázisúhoz banana aljzatok szolgálnak.

• Járműszimuláció

  A Control Pilot ellenállásválasztóval a jármű állapotai, a Proximity Pilot választóval az EV-kábel jelenléte és névleges árama szimulálható.

• Hibaszimuláció és RCD-teszt

  Diódazárlat, PE–CP rövidzár és nyitott PE hiba idézhető elő, és a 6 mA-es EV RCD vizsgálatát is támogatja.

• Terhelésvizsgálat 13 A-ig

  Egy fázison az aljzatkimeneten, három fázison a banana aljzatokon keresztül végezhető terheléses mérés.

• Riport MESM-mel

  A MESM segítségével professzionális, töltőállomásonként rendezett jegyzőkönyv készíthető a mérésekről.

Mérés közben is jól követhető

Az EVSE kimenetén elhelyezett feszültségjelzők jelzik, van-e feszültség a kimeneten, a kimeneti BNC csatlakozón pedig figyelemmel kísérhető a CP jel. Az adapter a funkcionális tesztek elvégzését is támogatja. Tömege tartozékok nélkül 0,90 kg.

Alkalmazott szabványok és kompetenciák

• Épületre telepítés: IEC/EN 61557 sorozat (kisfeszültségű elosztórendszerek védelmi intézkedéseinek vizsgálata 1000 V AC és 1500 V DC-ig), EISinsp és EISc kompetenciák.
• Elektromos jármű-ellátó berendezések: IEC/EN 61851 (vezetőképes töltőrendszerek) és EVSE kompetenciák.
